ЦОД Сбербанк в Сколково

Место
Россия, Москва, ИЦ Сколково
Год
2017 г.

ЦОД ПАО «Сбербанк» в Сколково является крупнейшим в Европе дата-центром, построенным для хранения, обработки и передачи больших объемов информации. Реализация проекта стала возможна благодаря уникальной инженерной инфраструктуре, построенной с применением самых современных материалов. Концепция строительства – высокая концентрация вычислительного оборудования на ограниченной площади. Первые четыре очереди строительства реализованы в 2017 году. В настоящий момент ведется строительство технологического модуля № 6. Теплоизоляционные изделия Aeroflex EPDM использовались в строительстве 1-5 очередей ЦОД.

Краткое описание задачи:

Здание ЦОД является нетиповым и отличается от проектов стандартных офисных зданий, так как IT-оборудование, установленное внутри, при эксплуатации вырабатывает значительное количество тепла. Таким образом, ключевым этапом проекта стала разработка системы охлаждения, которая поддерживает оптимальную температуру в помещениях здания за счет принципа свободной циркуляции заборного воздуха.

Обустройство системы охлаждения предполагало прокладку трубопроводов для транспортировки хладагентов с последующей установкой тепловой изоляции из каучука. Назначение теплоизоляции – предотвращение образования конденсата на поверхности конструкций, а также предотвращение нагревания теплоносителей, транспортируемых трубопроводами. Задача усложнялась тем, что трубопроводы эксплуатируются в условиях излишней отдачи тепла в непосредственной близости от высокотехнологичного вычислительного оборудования. Поэтому заказчик предъявлял особые требования к качеству используемых теплоизоляционных материалов.

Состав оборудования:

Трубопроводы внешними диаметрами 159, 133, 108, 89 и 76 мм.

Требования к теплоизоляционной конструкции:

  1. Должна предотвращать образование конденсата во время работы оборудования.
  2. Должна быть герметичной и должна препятствовать распространению влаги от внешней стенки изоляции к поверхности трубопроводов.
  3. Должна предотвращать нагрев теплоносителей, транспортируемых трубопроводами, и обеспечивать заданные технологическими режимами температуры веществ в конечных точках.
  4. Должна исключать коррозию стенок трубопроводов.
  5. Гарантийный срок эксплуатации теплоизоляционного материала должен составлять не менее 10 лет.

Порядок выбора типа и марки теплоизоляционного материала:

Проектной документацией предполагалось использование теплоизоляции на основе вспененного синтетического каучука.

В процессе поиска поставщика исполнителем работ была запрошена техническая документация и коммерческие предложения трех производителей теплоизоляционных материалов на основе вспененных каучуков. По результатам технико-коммерческого анализа было одобрено применение теплоизоляции Aeroflex EPDM.

Проектное решение и его описание:

В качестве проектного решения было принято использовать теплоизоляционные изделия марки Aeroflex EPDM в виде трубок с толщиной стенки 32 мм. Монтаж теплоизоляционных трубок Aeroflex EPDM на трубопроводы осуществлялся с проклейкой швов клеем Aeroseal и лентой Aerotape.

Результат
1

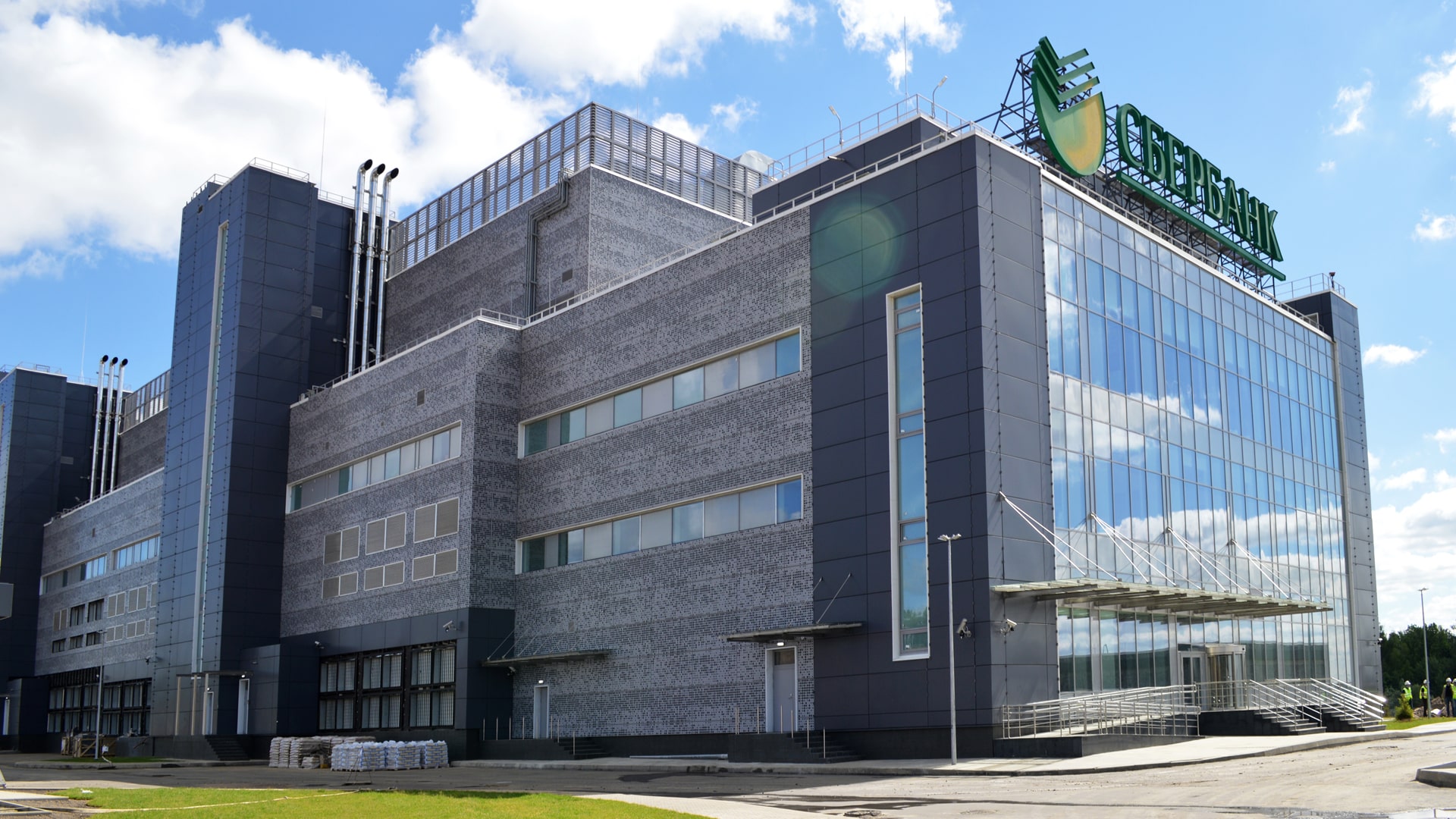

На фото 1: ЦОД Сбербанк в Сколково
  • Конденсация влаги на поверхности конструкций отсутствует.
  • Обеспечиваются заданные технологическим процессом температуры теплоносителя в конечных точках трубопроводов.
  • Система охлаждения работает в штатном режиме - внутри здания обеспечивается требуемая температура воздуха в любое время года.
  • Деструкция теплоизоляционных конструкций отсутствует.
  • В декабре 2017 года был осуществлен старт работы ЦОД. Трубопроводы с установленной теплоизоляционной конструкцией на основе изделий Aeroflex EPDM эксплуатируются заказчиком. Гарантийных обращений за период работы с момента открытия до 09.12.2020 не поступало.
